Dans une maison neuve, l'électricité se prépare au stade du gros œuvre. Une fois les enduits et la peinture posés, tout disparaît dans les murs : c'est donc le bon moment pour bien faire.
Décider de la position de chaque appareillage avant les saignées
Avant la première saignée, chaque point est décidé pièce par pièce avec le client, en fonction de l'aménagement prévu : prises, interrupteurs, points d'éclairage, prises réseau et télévision, alimentation de la climatisation. Une prise placée derrière une armoire, un interrupteur du mauvais côté de la porte ou une climatisation sans alimentation à proximité deviennent des contraintes difficiles à corriger une fois les murs enduits.
Prises : selon l'emplacement des meubles, du lit, du bureau, du plan de travail et de la télévision.
Interrupteurs : du côté de l'ouverture de la porte, avec des va-et-vient dans les couloirs et les grandes pièces.
Éclairage : points au plafond et appliques selon l'usage de chaque pièce, sans oublier les extérieurs.
Réseau et télévision : là où se trouveront la box, la télévision et le poste de travail.
Climatisation : alimentation et évacuation des condensats prévues à l'emplacement exact des unités.

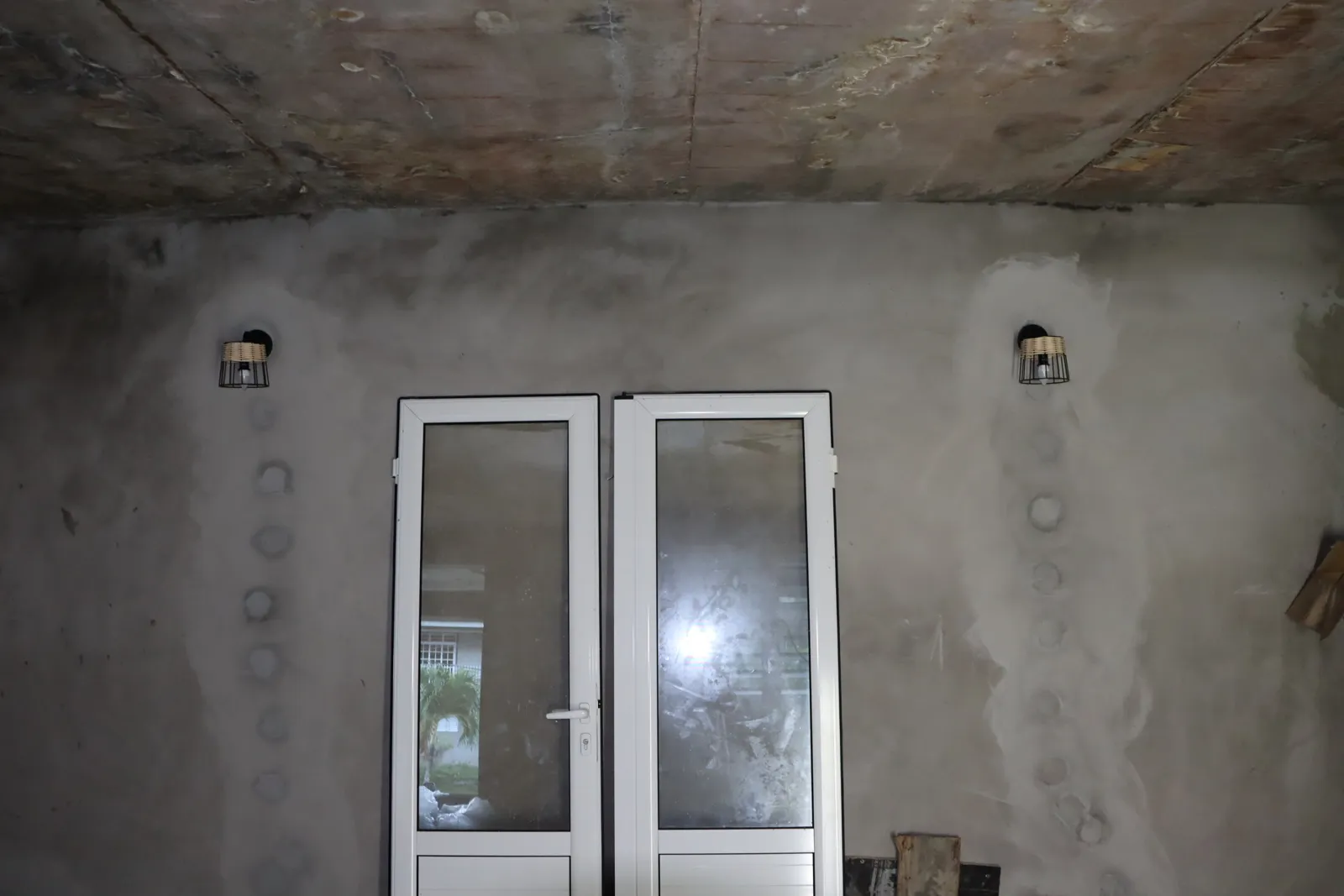

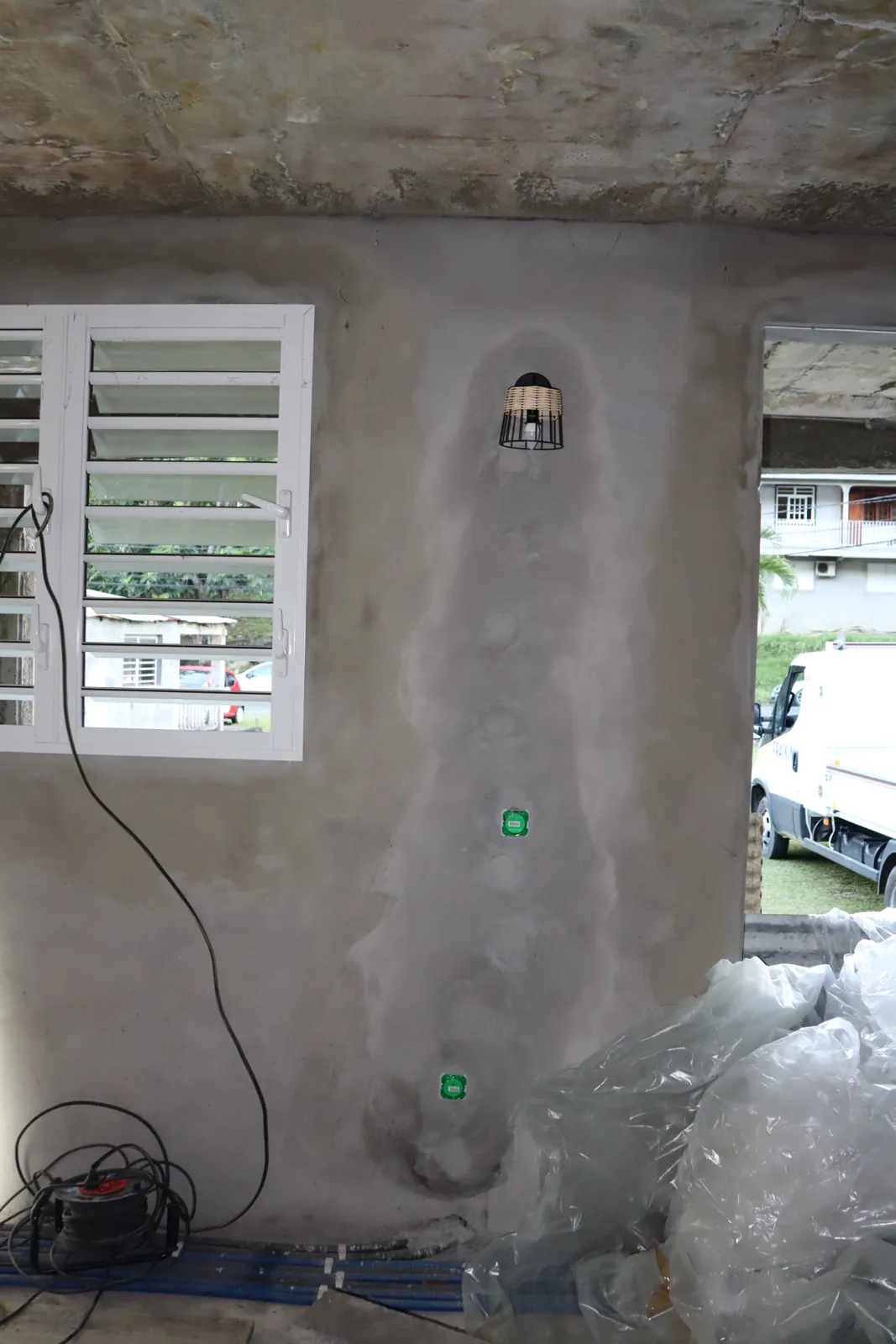

Prises, interrupteurs, points lumineux extérieurs : chaque boîtier est ensuite scellé à sa place définitive.
Ce que demande la norme NF C 15-100
La norme NF C 15-100 encadre les installations électriques des logements. Voici les points principaux à respecter dans une construction neuve.
Le tableau électrique et la gaine technique

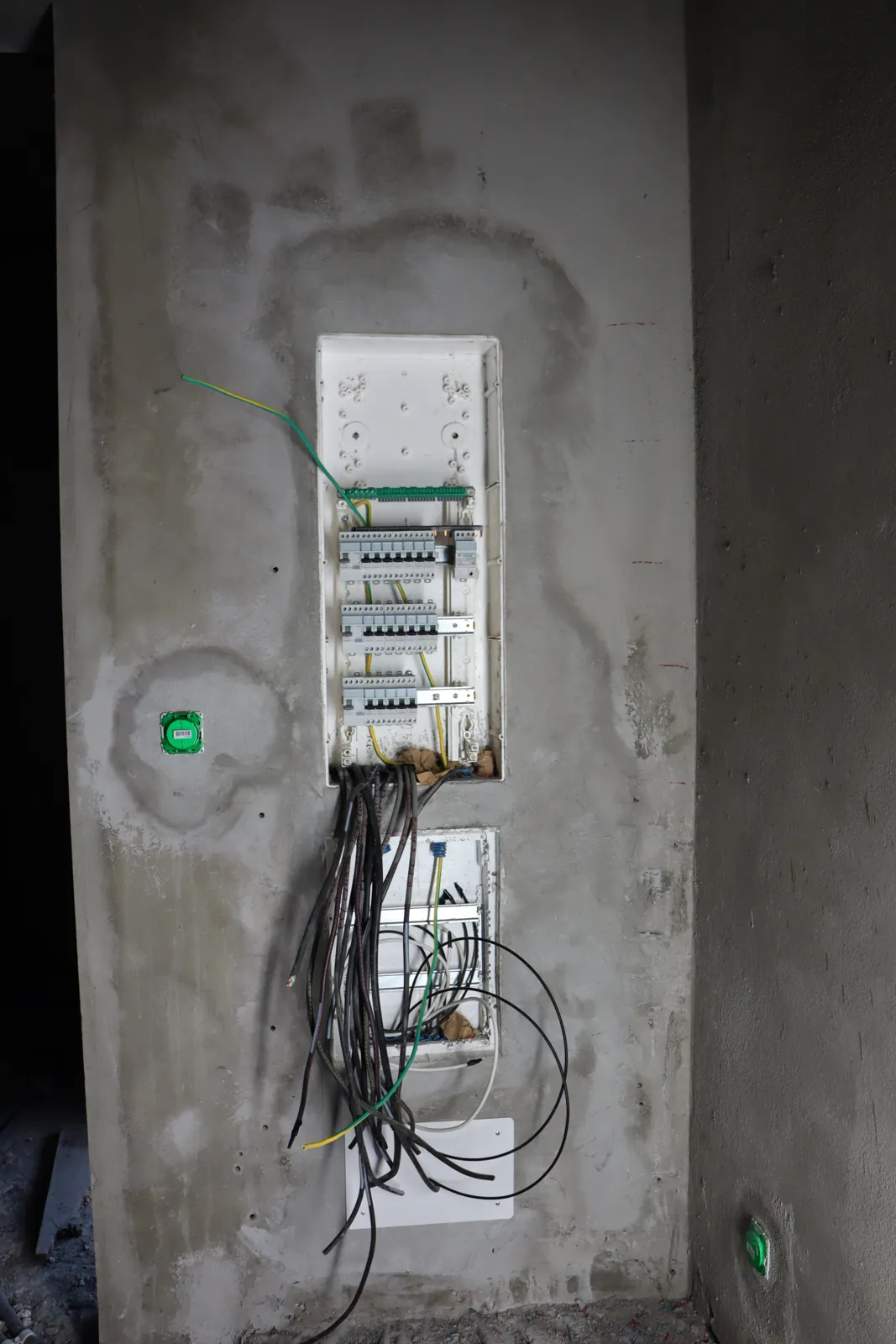

Le tableau est positionné et encastré dans la maçonnerie, avec son emplacement prévu pour les équipements de communication juste en dessous. Toutes les gaines des circuits y arrivent proprement, repérées circuit par circuit.
Le tableau est intégré à une gaine technique logement qui regroupe l'arrivée d'énergie, la protection et la communication.
Une réserve d'au moins 20 % de place libre est laissée dans le tableau pour les évolutions futures.
Les organes de commande sont placés à une hauteur accessible, entre 0,90 mètre et 1,80 mètre du sol.
Les protections différentielles
Au moins deux interrupteurs différentiels 30 milliampères protègent l'installation, avec au maximum huit circuits par interrupteur différentiel. Un interrupteur différentiel de type A est obligatoire pour les circuits des plaques de cuisson, du lave-linge et de la recharge de véhicule électrique. Les circuits d'éclairage et de prises sont répartis sur plusieurs différentiels, pour qu'un défaut ne plonge pas toute la maison dans le noir.
Les circuits spécialisés
Certains appareils disposent obligatoirement de leur propre circuit : lave-linge, lave-vaisselle, four, chauffe-eau et plaques de cuisson (circuit 32 ampères en conducteurs de 6 millimètres carrés). Les prises de courant ordinaires sont limitées à huit par circuit en 1,5 millimètre carré, et douze par circuit en 2,5 millimètres carrés.
Le nombre minimal de prises par pièce
Séjour : une prise par tranche de 4 mètres carrés, avec un minimum de cinq jusqu'à 28 mètres carrés et de sept au-delà.
Chambre : trois prises au minimum.
Cuisine de plus de 4 mètres carrés : six prises au minimum, dont quatre au-dessus du plan de travail.
Autres pièces de plus de 4 mètres carrés : au moins une prise.
Chaque pièce principale dispose d'un point d'éclairage et d'une commande.
La salle d'eau et ses volumes
Autour de la douche et de la baignoire, la norme définit des volumes de sécurité. Le volume 0 correspond à l'intérieur du receveur ou de la baignoire. Le volume 1 se trouve au-dessus, jusqu'à 2,25 mètres du sol : aucune prise n'y est admise. Le volume 2 s'étend sur 60 centimètres autour du volume 1 : seuls des appareils adaptés et des prises rasoir y sont autorisés. Au-delà, prises et appareils peuvent être installés normalement.
La liaison équipotentielle
Dans la salle d'eau, les éléments conducteurs (canalisations métalliques, huisseries métalliques, baignoire ou receveur métalliques) sont reliés entre eux et à la terre par une liaison équipotentielle supplémentaire. Elle évite qu'une différence de potentiel dangereuse apparaisse entre deux éléments touchés en même temps.
Pourquoi c'est important
Anticiper l'emplacement des meubles évite les rallonges et les prises mal placées.
Encastrer avant les enduits donne des murs nets, sans goulottes apparentes.
Un tableau bien organisé facilite les interventions et les évolutions futures.
Une installation conforme à la NF C 15-100 protège les occupants et facilite le passage du contrôle avant mise en service.
